压力变送器

一、概述

       本系列压力变送器选用进口高品质扩散硅、陶瓷电容和陶瓷压阻压力传感器，采用专用集成模块，经精细的温度、零点、满量程和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。

       本产品有多种接口形式，品种规格齐全，能够更大限度的满足客户的需求，特别适合广泛使用于各种工业现场。

       该系列产品符合GB3836.4-2000【爆炸性气体环境用电设备 第4部分 本质安全型“I”】和GB3638.1-2000【爆炸性气体环境用电设备 第1部分 通用要求】，防爆标志：ExiaⅡC T6，它适用于0区、1区、2区，含有ⅡA~ⅡC类，T1~T6组爆炸性气体混合物的场所，并经防爆电器产品质检中心检验合格，取得防爆证，编号：CNEx08.1964.

二、技术指标

       被测介质：液体、气体、蒸汽

       测量范围：—0.1MPa~0~60MPa

       精度等级：±0.2%FS， ±0.5%FS

       长期稳定性：≤0.2%FS/年

       温度漂移： ≤0.02%FS/℃（在0~70 ℃范围内）

       环境温度：—20~85 ℃

       储存温度：—55~+125 ℃

       输出信号：4~20mA、1~5VDC、0~5VDC

       供电电压：12~40VDC

       允许过载：额定压力的2倍

       防爆等级：本安iaⅡCT5 隔爆dⅡC T5

       接湿件材质：316不锈钢和1Gr18Ni9Ti

       外壳材质：压铸合金铝，表面环氧喷涂

       引压接口：M20*1.5外螺纹

       重量：普通0.75Kg、带现场指示1Kg

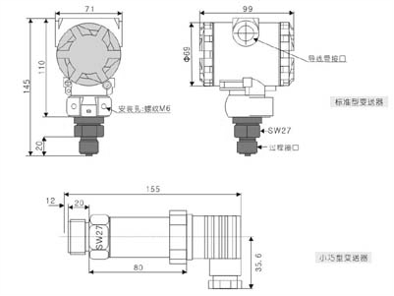

三、外形结构

四、标准型变送器接线图

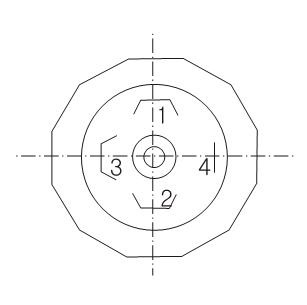

小巧型变送器接线图

五、注意事项：

       1 、凡供货产品均带有产品合格证及使用说明书 , 其中有产品编号、技术参数、接线图、出厂日期等 , 请认真查对 , 以免用错 .

       2 、安装时应根据产品连接方式和螺纹类型 , 查对现场接口是否与产品接口一致。若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在变送器接口的六方上。

        3 、接线应严格按照我公司使用说明要求接线。

        4 、本产品为精密的换能仪表，禁止随意拆卸、碰撞、跌落、用力甩 打。

        5 、变送器通电即可工作，但预热 30 分钟输出稳定。

        6 、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向  我公司技术部门联系。

        7 、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
